一. 壓痕影像
1. 隔熱管托壓痕的表面現(xiàn)象是什么？
壓痕的表征為密度明顯低于鄰近區(qū)域的密度。
2. 它們產(chǎn)生的原因是什么？
在曝光前某個膠片區(qū)域局部受力嚴(yán)重。
3. 這些現(xiàn)象何時可能發(fā)生？
隔熱管托產(chǎn)生壓痕的主要原因在于暗袋準(zhǔn)備過程中膠片處理的方式不當(dāng)。在處理過程中，膠片某處可能被壓（夾）緊在暗袋中。掉落到暗袋上的物體同樣可能造成壓痕。
4. 如何檢驗(yàn)壓痕？
直接從同一包裝盒中小心準(zhǔn)備另一暗袋膠片，曝光并沖洗膠片，如果未見到與第一次所見一樣的瑕疵，則第一次所見的斑痕很可能就是壓痕。
5. 如何可以避免壓痕？
嚴(yán)格遵守暗室操作規(guī)范，始終小心處理膠片，隔熱管托避免對膠片施以任何類型的壓力。

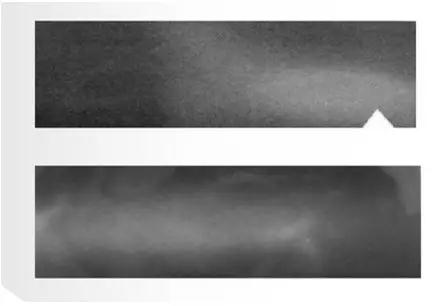

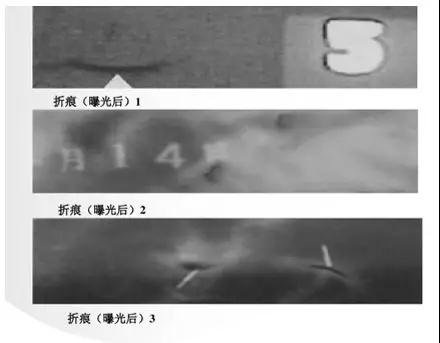

二. 曝光后折痕影像
1. 折痕（曝光后）的表面現(xiàn)象是什么？
折痕的表征為黑月牙顯示，其密度高于鄰近的膠片區(qū)域（黑度較高）。
2. 隔熱管托折痕（曝光后）產(chǎn)生的原因是什么？
曝光后或沖洗過程中過度（或用力）彎曲膠片都會使膠片出現(xiàn)折痕。
3. 這些現(xiàn)象何時可能發(fā)生？
折痕（曝光后）通常出現(xiàn)在卸下暗袋或洗片夾時處理膠片不當(dāng)?shù)那闆r下發(fā)生。
4. 如何檢測曝光后的折痕？
將一些膠片曝光，然后有意識地將其卷曲或扭折，沖洗膠片，然后通過反射光檢驗(yàn)?zāi)z片，您有可能見到一個或多個月牙狀的黑痕。
5. 如何可以避免折痕（曝光后）？
嚴(yán)格遵守暗室操作規(guī)程，隔熱管托始終小心處理膠片，特別避免手指對膠片施以任何類型的壓力。

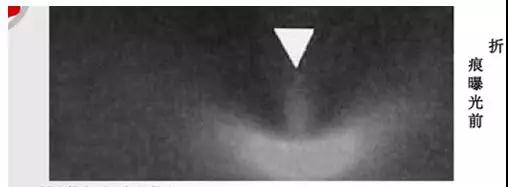

三. 曝光前折痕影像
1. 折痕的表面現(xiàn)象是什么？
折痕（曝光前）的表征為白月牙狀顯示，其密度低于鄰近的膠片區(qū)域（黑度較低）。
2. 它們產(chǎn)生的原因是什么？
隔熱管托曝光前彎曲膠片用力過大或過猛都會導(dǎo)致這種類型的折痕。
3. 這些現(xiàn)象何時可能發(fā)生？
通常出現(xiàn)在從包裝盒取出膠片或在曝光前裝入暗袋時處理不當(dāng)?shù)那闆r下。
4. 如何檢驗(yàn)曝光前的折痕？
有意識地將某些膠片卷曲或扭折，使其曝光，然后按正常方法沖洗。檢驗(yàn)?zāi)z片，這時您可能會在膠片處理不當(dāng)?shù)牡胤斤L(fēng)到一些顏色較淡的折痕。
5. 如何可以避免它們？
嚴(yán)格遵守暗室操作規(guī)程，始終小心處理膠片，隔熱管托特別避免手指對膠片施以任何類型的壓力。

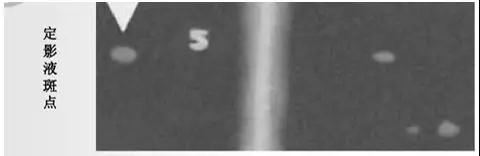

四. 定影液斑點(diǎn)
1. 它們的表面現(xiàn)象是什么？
由定影液產(chǎn)生的斑點(diǎn)表征為一些小白圓點(diǎn)，其密度較周圍膠片區(qū)域的密度低。
2. 它們產(chǎn)生的原因是什么？
在顯影之前，濺出的定影液滴，即使極其微量，都有可能導(dǎo)致產(chǎn)生白色斑點(diǎn)。
3. 這些現(xiàn)象何時可能發(fā)生？
無論何時，只要有化學(xué)污染的存在，隔熱管托都可能會發(fā)生這種現(xiàn)象。通常發(fā)生最多的是由于暗室布局不當(dāng)或沖洗不小心引起。
4. 如何可以避免它們？
保證膠片裝卸區(qū)域的安全干燥清潔，不能讓定影液濺在膠片上。

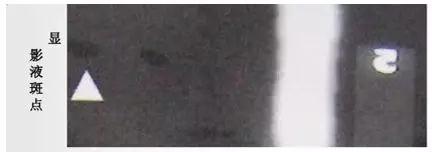

五. 顯影液斑點(diǎn)
1. 它們的表面現(xiàn)象是什么？
由顯現(xiàn)液產(chǎn)生的斑點(diǎn)同樣表征為一些小圓點(diǎn)，但是其黑度較周圍膠片區(qū)域的黑度高。
2. 它們產(chǎn)生的原因是什么？
在沖洗膠片之前，觸摸或顯影液濺出都可能會導(dǎo)致產(chǎn)生這種類型的斑點(diǎn)。
3. 這些現(xiàn)象何時可能發(fā)生？
暗室布局不當(dāng)或沖洗不當(dāng)都可能導(dǎo)致這種斑點(diǎn)。
4. 如何可以避免它們？
勿使任何類型的化學(xué)藥液濺出，確保隔熱管托膠片裝入?yún)^(qū)域完全干燥。

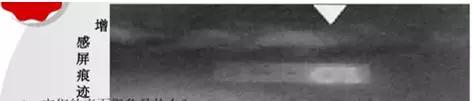

六. 增感屏痕跡
1. 它們的表面現(xiàn)象是什么？
增感屏痕跡的表征為負(fù)片上的一條暗紋，增感屏痕跡也可能表征為負(fù)片上的白色斑點(diǎn)。
2. 它們產(chǎn)生的原因是什么？
隔熱管托暗紋是由鉛箔增感屏上的深擦痕引起的，而亮斑是由鉛箔增感屏上的片狀雜質(zhì)引起的。
3. 這些現(xiàn)象何時可能發(fā)生？
當(dāng)鉛箔增感屏受到某種程度的擦傷或損壞時，您就會見到鉛箔增感屏上的擦痕，如果有雜質(zhì)進(jìn)入上面，也會產(chǎn)生這種現(xiàn)象。
4. 如何檢測鉛箔增感屏上的痕跡？
近距離仔細(xì)觀察鉛箔增感屏，如果發(fā)生任何損壞，隔熱管托必須進(jìn)行更換。如果無法確定是否有損壞，請用新的鉛箔增感屏更換可疑的鉛箔增感屏上，然后利用膠片檢測。
5. 如何可以避免它們？
首先避免擦傷鉛箔增感屏，并始終保持工作區(qū)域的潔凈。另外，如有可能，請使用鉛封包裝的膠片形式。

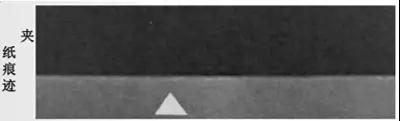

七. 夾紙痕跡
1. 它們的表面現(xiàn)象是什么？
夾紙痕跡的表征為一塊低密度區(qū)域，并幾乎覆蓋隔熱管托整張膠片。
2. 它們產(chǎn)生的原因是什么？
如果膠片和鉛箔增感屏之間存在一張紙，并產(chǎn)生了投影，則會出現(xiàn)夾紙痕跡。
3. 這些現(xiàn)象何時可能發(fā)生？
如果沒有去掉襯紙，則會發(fā)生這種情況。
4. 如何檢測夾紙痕跡？
只需在有襯紙或無襯紙兩種情況下進(jìn)行曝光檢測。
5. 如何可以避免它們？
隔熱管托確保在曝光前去掉全部襯紙。

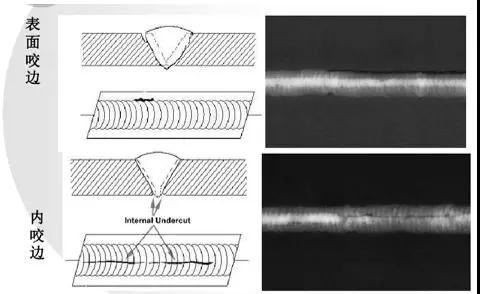

八. 咬邊影像

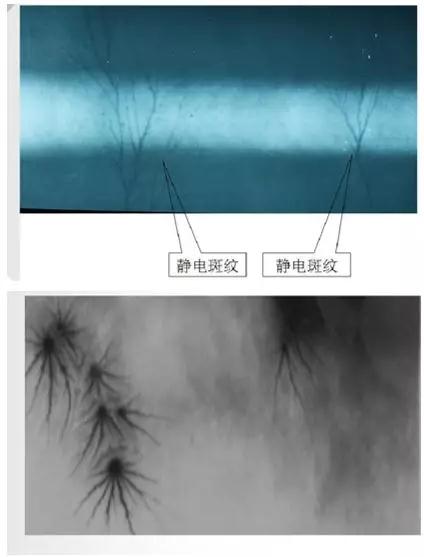

九. 靜電曝光斑點(diǎn)
1. 靜電曝光斑點(diǎn)的表面現(xiàn)象是什么？
靜電曝光斑點(diǎn)的表征為鋸齒狀分支黑線或不規(guī)則且密集的黑色小點(diǎn)。
2. 靜電曝光斑點(diǎn)產(chǎn)生的原因是什么？
靜電電荷的逸散運(yùn)動導(dǎo)致了靜電曝光斑點(diǎn)。
3. 靜電曝光斑點(diǎn)何時發(fā)生？
在相對濕度較低（干燥）的情況下，隔熱管托從包裝盒中快速取出膠片是導(dǎo)致靜電曝光斑點(diǎn)的最常見的原因。
4. 如何檢測靜電曝光斑點(diǎn)？
如果您在處理膠片前拖著步子走路或梳理頭發(fā)，有時您會看到或聽到靜電放電現(xiàn)象。如果您看到?jīng)_洗的膠片有鋸齒狀線條或黑色斑點(diǎn)，則極有可能是出現(xiàn)了靜電曝光斑點(diǎn)。
5. 如何可以避免？
在相對濕度大于40%的環(huán)境下保存膠片，隔熱管托從包裝盒取出膠片時避免快速滑動或移動膠片。

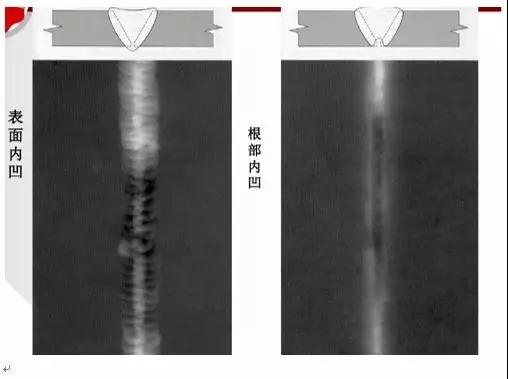

十. 內(nèi)凹影像
十一. 錯口凹坑影像
滄州五森管道設(shè)備有限公司 隔熱管托
